みなさん、心電図をなんとなく波形の形だけで判断していませんか？
「正常っぽいから大丈夫」「なんとなく怖い形だから先輩を呼ぶ」、急性期病棟やICUで働いていると、そんな「なんとなく心電図」で乗り切っている場面、意外と多いのではないでしょうか？
このブログでは、心電図検定対策として全40回にわたり、循環器の基礎から実践までを一緒に整理していきます。第1回のテーマは「心電図とは何か」です！！
すべての土台になる、いちばん大事な回です！！
到達目標は、「心電図が何を記録している検査なのか、人に説明できるようになること」です。
シンプルすぎると思うかもしれませんが、ここが曖昧なまま暗記に走ってしまうと、波形の名前は言えても「なぜその形になるのか」が説明できない、という状態に陥りがちです。
心電図検定でも、単なる波形の暗記ではなく、成り立ちの理解を問う問題が多く出題されます。まずは土台からしっかり整えていきましょう！
心電図は「動き」ではなく「電気」を見ている
まず押さえておきたいのは、心電図は「心臓の電気活動を記録している検査」だということです。
「心臓がちゃんと収縮しているか」を直接見ているわけではありません。心電図が記録しているのは、あくまで心筋を興奮させる電気信号、つまり「興奮伝導」です。
ここを混同したまま臨床に出ると、思わぬ落とし穴にはまります。
たとえば無脈性電気活動（PEA）という病態は、心電図上は波形が出ているのに、実際には有効な心収縮が起こっておらず脈が触れない状態です。心電図の波形＝ポンプ機能というわけではないのです。
心電図はあくまで「電気の記録」。この前提を最初に持っておくことで、この先の学習がぐっと理解しやすくなります。
もう少し具体的にイメージしてみましょう。
心筋細胞は、電気的な刺激を受け取ることで初めて収縮します。つまり「電気の興奮→心筋の収縮」という順番があり、心電図はこの前半部分、電気の興奮だけを記録しているということになります。
後半部分にあたる「実際にポンプとして血液を送り出せているか」は、心電図だけでは分かりません！
血圧や脈拍、末梢の触知、意識レベルなど、他のバイタルサインと合わせて初めて判断できるものです。心電図単体で「循環動態は大丈夫」と判断してしまうのは危険、ということも合わせて覚えておいてください！！
なぜ「電気」を見る必要があるのか
心臓が血液を送り出すためには、心筋がタイミングよく収縮する必要があります。そのタイミングを指令しているのが電気信号です。
つまり、電気の流れを追うことは、
・心臓がどんな順番で興奮しているか
・どこかに異常な興奮や伝導の遅れがないか
・リズムが規則的かどうか
を評価することにつながります！
急性期リハビリの現場では、離床や運動負荷の前後で心電図モニターを確認する場面が多くありますが、これは「今、心臓の電気的な状態が安定しているか」を見ているという意識を持つと、モニタリングの解像度が上がります！！
心臓の電気はどこから始まるのか：刺激伝導系
電気信号は、心臓のどこか一箇所から発生し、決まったルートを流れていきます。この電気の通り道を「刺激伝導系」と呼びます。
基本の流れは次の通りです。
1. 「洞結節」（右心房上部）で電気が発生
2. 心房全体に興奮が広がる
3. 「房室結節」でいったん伝導が遅くなる
4. 「His束」を通って心室へ
5. 「右脚・左脚」に分かれて伝導
6. 「プルキンエ線維」を通じて心室全体に興奮が広がる
洞結節は「心臓のペースメーカー」とも呼ばれ、通常はここが電気信号の発信源になります。
この順番通りに電気が流れているからこそ、心房が先に収縮し、続いて心室が収縮するという、効率のよいポンプ機能が成り立っています。
この刺激伝導系の理解が、今後の波形の読み方すべてのベースになります。
P波やQRS波が「何を表しているか」は、次回以降で詳しく扱いますが、根っこにあるのは「電気がこの順番で流れている」というシンプルな事実です。

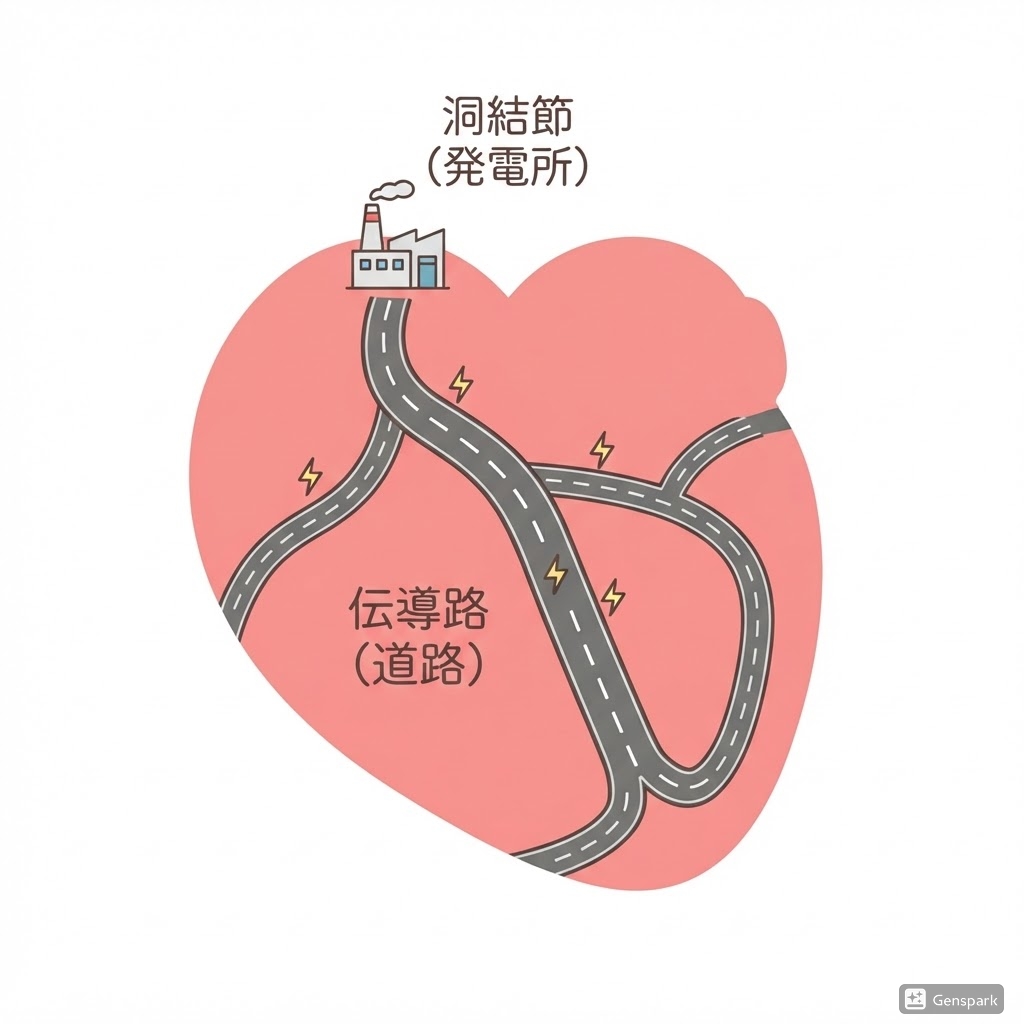

イメージしやすいように、刺激伝導系を「電気の専用道路」として捉えてみましょう。洞結節という発電所から電気が発信され、決まった道路（伝導路）を通って、心房・心室という工場に届けられる。道路のどこかで渋滞（伝導遅延）や通行止め（ブロック）、あるいは別の場所から勝手に電気が発生する（異所性興奮）といったことが起きると、それが不整脈として波形に現れてきます。
「今どこの道路で何が起きているのか」を考える視点を持つこと。これが、心電図を”読む”ということの本質です。
明日の臨床でどう活きるか
「電気の流れ」を意識できるようになると、モニター心電図を見たときの反応が変わります。
たとえば波形の変化に気づいたとき、「何か変」で終わらせるのではなく、「電気の発信源が変わったのかもしれない」「途中の伝導が遅れているのかもしれない」というように、原因を考える視点が持てるようになります。
これは不整脈の判断だけでなく、離床可否の判断や、Dr・Ns への報告内容の質にも直結します。「洞調律から逸脱しているように見えます」と言えるか、「なんか波形が変です」としか言えないかでは、チーム内での信頼度も変わってきますよね？
特に急性期のICU・CCUでは、運動負荷によって心拍数や心筋の酸素需要が変化するタイミングで、不整脈が顕在化しやすくなります。セラピストとして「電気的にどこで何が起きているか」を推測できることは、リスク管理そのものです。心電図検定の学習は、資格取得というゴールだけでなく、日々のリスク管理能力を底上げするトレーニングでもあると捉えてもらえると、モチベーションも続きやすいはずです！！
第1回のポイント整理
ここまでの内容を、臨床で使う言葉に置き換えると次のようになります。
・心電図＝「心臓の電気の記録」であり、収縮そのものの証明ではない
・電気は洞結節という発電所から決まった道路（伝導路）を通って全身に届けられる
・道路のどこで何が起きているかを推測する視点が、波形を読む力につながる
この視点を持って次回以降を読み進めると、P波やQRS波といった個々の波形が「どの道路のどの区間を表しているのか」として、点ではなく線でつながって理解できるようになります。
まとめ
・心電図は心臓の電気活動を記録する検査であり、収縮そのものを見ているわけではない
・電気の流れ（興奮伝導）を評価することで、心臓の状態を推測できる
・電気は、洞結節→心房→房室結節→His束→右脚・左脚→プルキンエ線維の順に伝わる（刺激伝導系）
→この基本構造の理解が、今後の波形読解すべての土台になる
次回・第2回は、「【心電図検定対策ブログ 第2回】刺激伝導系を理解する 不整脈はどこで起こるのか」です！！
心電図は積み上げ型の知識です。焦らず、1回ずつ一緒に土台を固めていきましょう！！
